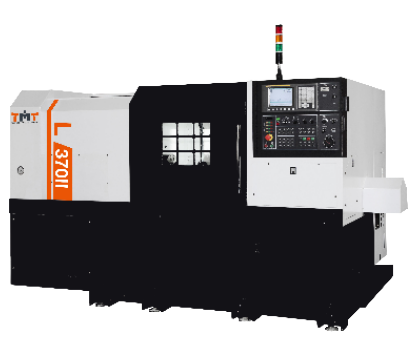

L-370II
L-370II
Óptimo diseño estructural. Alta precisión! Gran rigidez!
● La estructura principal de la máquina está fabricada con fundición de alta calidad, con nervados estudiados para proporcionar una mejor estabilidad.
● La estructura de una pieza de fundición, incrementa la rigidez y proporciona una superior estabilidad en el mecanizado.
Cabezal

● El alojamiento de el cabezal, es rugoso para resistir torneados de gran arranque de material con una excelente disipación de calor. Equipados con cabezales de precisión de 3000/4200 RPM

● El cabezal dispone de un laberinto de circulación diseñado para prevenir la entrada de suciedad o humedad dentro del cabezal

Equipo analizado por CAD/CAE

● La estructura de la máquina ha sido diseñada mediante CAD software

● Un avanzado software CAE se aplica en el diseño para calcular el óptimo diseño de la estructura, y nos proporciona acurados análisis acerca de la dinámica, estrés estático y térmico

Guía prismática en ejes X y Z

● Avance rápido en eje X es de 20M/min (L-290/M)

● Avance rápido en eje Z es de 25M/min (L-290/M)

● Guías prismáticas de gran dureza

Torreta de alta velocidad y precisión

● Torreta hidráulica V8(estándar )
● Torreta hidráulica V8 (opcional )
● Torreta NC V8(opcional )

Contrapunto rígido y robusto
L-290/M
● Contrapunto con canilla de 60mm MT No4 (estándar)
● Contrapunto con canilla de 90mm MT No5 (opcional)
L-370II
● Contrapunto con canilla de 80mm MT No5 (estándar)
Equipo electrónico de primer nivel
● Todos los componentes electrónicos y connectores cumplen con las más estrictas militares e industriales especificaciones. Todo este equipo electrónico de primer nivel, proporciona una control extremadamente estable y una muy larga longevidad de servicio.
● Siempre pendientes del desarrollo de nuestras máquinas con un diseño modular, para simplificar el mantenimiento y garantizar el funcionamiento en todo momento.
Equipo de separación de aceite- taladrina
● El sistema de refrigeración de pieza se diseña con el equipo de separación aceite-taladrina para prevenir el deterioro del refrigerante de corte.



L Series
Estándar Opcionales
Control FANUC 0i-T Velocidad del cabezal 4200 rpm
Plato hidráulico de 3 garras Torreta hidráulica V12
Torreta hidráulica V8/torreta VDI motorizada Servo torreta V8/V12 (L-290)
Contrapunto hidráulico Contrapunto programable
Pedal para el control del plato Equipo de lanza de aire
Sistema de refrigeración Recogedor de piezas
Sistema automático de lubrificación Extractor de piezas
Lámpara de señalización de 3 colores Puerta automática
Lámpara de trabajo Recogedor de neblina de aceite
Caja de herramientas y herramientas de servicio Interficie de cargador de barras
Extractor de virutas y carro de recojida Separador aceite-taladrina automático
Manual de operación Medidor de herramientas manual/automático
Manual de mantenimiento Equipo de carga/descarga de piezas (robot)
Manual guide 0i Transformador
Auto power off
Simulación dinámica de gráficos
Rroscado rígido
Interficie RS232
Interficie tarjeta de memoria ( PCMCIA )
Puerto ethernet ( 0i-TD )

■ Standard and optional equipments listed as above are for reference only.
 The correct information is dependent on customer's order.

Descripción UnidadL-370II
  Controlador   0i-T
CAPACIDAD Volteo sobre escote mm (in.) Ø600
volteo sobre bancada mm (in.) Ø390 (15.35)
diámetro máximo torneable mm (in.) Ø410 (16.14)
longitud máxima torneable mm (in.) 700 (27.55)
Distancia entre centros mm (in.) 800 (31.49)
Capacidad de barra mm (in.) Ø75 (2.95)
medida plato inch 10"
RECORRIDOS recorrido eje X mm (in.) 250(210+40)
recorrido eje Z mm (in.) 750 (29.52)
AVANCES Acance máximo m/min (ipm) X:20, Z:25
(X:787, Z:984)
Avance de corte (X/Y) mm/min (ipm) 10000 (393)
CABEZAL velocidad cabezal rpm 3000
nariz del husillo - A2-8
diámetro paso de barra cabezal mm (in.) Ø88 (3.46)
TORRETA tipo de torreta y capicidad de almacenaje - Hyd. V8 (opt. V12)
medida de la herramienta cuadrada mm (in.) 25x25 (0.98x0.98)
medida de la herramienta de taladrar mm (in.) Ø40 (1.57)
MOTOR Salida del motor del cabezal (cont./30min ) KW (HP) 15(20)/18.5(25)
Servo motor del eje KW (HP) X:3.0, Z:3.0
(X:4.0, Z:4.0)

■ Todas las especificaciones, dimensiones y características de diseño están sujetas a cambios sin previo aviso.
