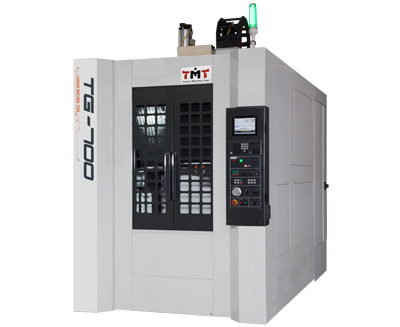

TG Серия TG-700

Продуманный дизан. Лучший выбор для точной обработки.
Многофункциональность и многозадачность.
Станки могут быть выполнены с 2х паллетными, 5и осевыми поворотными и неподвижными столами.



• Высока жесткость при обработке благодаря конструкции портального типа.
• Для увеличения эргономичности загрузки/выгрузки заготовок и сокращения размеров станка, магазин инструментов установлен в центре основания.
• За счет расположения магазина инструментов в центре основания, движущие части станка не перегружены, а обработка выполняется без вибраций.
• Изоляция области резки увеличивает срок службы системы приводов и облегчает установку оптических линеек.
• Линейная направляющая по оси Y выполнена с хромированным покрытием и антикоррозионной обработкой. Два грязесъемника защищают от попадания стружки.

Прямой привод шпинделя

BT-40/HSK 50A/HSK 63A

• Прямой привод шпинделя. Без шума, вибраций и люфта.
• Обдув шпинделя воздухом предотвращает попадание влаги с стружки в шпиндель.
• Держатель инструмента HSK с контактом по двум поверхностям обеспечивает высокую жесткость и точность при установки высокоскоростного шпинделя.
• Шпиндель HSK А63 с 20 000 об/мин устанавливается с высокоэффективной системой охлаждения и смазки для увеличения срока службы, охлаждения и сохранения точности.

Магазин инструментов с серводвигателем.

Смена инструмента происходит быстро и с высокой точностью. Время смены инструмент-инструмент – 4 секунды. Для увеличения эргономичности загрузки/выгрузки заготовок и сокращения размеров станка, магазин инструментов установлен в центре основания.

Неподвижный стол с высокой грузоподъемностью.

• Рабочий стол можно нагружать до 700 кг.
• Размер стола достигает 1280мм, что прекрасно подходит для обработки длинных заготовок.
• Стол расположен так, что можно использовать почти полный ход.

Мощный поворотный стол с одной/двумя осями С

• Хорошо подходит для обработки сложных деталей. Позволяет экономить рабочее время.
• Радиальный подшипник встроен в корпус для уменьшения размеров.
• Высокая точность позиционирования и повторяемости.

Маленькая занимаемая площадь, Автоматическая смена паллет сокращает время на загрузку заготовок, увеличивая коэффициент использования.

Система автоматической смены паллет

Рабочий стол использует систему с 3х точечной системой базирования. Высокоскоростная система смены паллет - поворот на 180 ° занимает 4 секунды

Увеличение частоты вращения шпинделя

В стандартной комплектации станок идет с прямым привод шпинделя. Опционально можно установить шпиндель с 12 000/15 000 об/мин и с 20 000 об/мин ременного типа

Подача СОЖ через шпиндель (ОПЦ)

Система подачи СОЖ через шпиндель полностью охлаждает обрабатываемую деталь и удовлетворяет потребностям при резке различных материалов.

Устройство измерения длины инструмента с системой обнаружения поломки

Быстрое измерение длины и диаметра инструмента, а также обнаружение поломки инструмента повышают эффективность использования станка.

Оптическая линейка (ОПЦ)

Точность можно значительно повысить с помощью оптической линейки.
