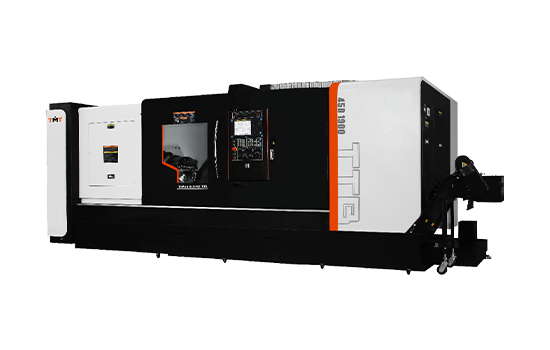

TTB-45 Серия TTB-45D
Model Number: TTB-45D
Размер патрона：24"
Емкость прутка：Ø205mm
Макс. Длина обработки：1200~3200 mm
Макс. Диаметр обработки：Ø750 mm
Фланец шпинделя：A2-15
- Описание продукции
- Технические характеристики
- Характер продукта
Токарные станки для тяжелой обработки нового поколения
Высокий крутящий момент за счет редуктора совместно с жесткой станиной дают хороший результат с высокой точностью и стабильностью даже в условиях тяжелой обработки.
TTB-45 Серия
Высокая жесткость, сверхмощные пути коробки
Оптимальная структура для токарной обработки
- Цельная конструкция наклонной станины размером 45° изготовлена из литья класса Meehanite и содержит более высокий уровень специального металла для улучшения демпфирования и плотности отливки, что обеспечивает жесткость и устойчивость машины.
- Чтобы уменьшить деформацию конструкции, для оптимизации конструкции серии TTB-45 применяется трехмерный анализ методом конечных элементов.
- Очень широкие коробчатые направляющие по осям x и z, подходящие для тяжелой резки.
Шпиндельная бабка
Различные варианты исполнения шпиндельного узла:
TTB-45A Ø130mm
TTB-45B Ø165mm
TTB-45C Ø205mm
TTB-45D Ø230mm
Серворевольвер
Станки оснащаются высокоскоростным серворевольвером. В этом случае смена инструмента происходит за 0,7 секунды, с высокой точностью позиционирования и скоростью.
Гидравлическая задняя бабка
Перемещение пиноли задней бабки активизируется гидравлической системой для удобства поджима заготовки.
Программируемая задняя бабка с центром (Опц.)
Программируемая задняя бабка оснащена вращающейся пинолью МК №5 в сочетании с неподвижным центром для возможности вращения вместе с заготовкой, что позволяет минимизировать трение, повысить точность обработки и нагрузочную способность.
Редуктор шпинделя
Жесткая редукторная коробка собрана с использованием Японских шестерен, изготовленных из хромо-молибденистого (Cr-Mo) сплава насыщенного углеродом. Их использование обеспечивает высокую эффективность, минимальный температурные деформации и низкий уровень шума.
Передний и задний патрон
Патроны установлены спереди и сзади шпинделя, что обеспечивает высокую устойчивость при резке заготовок длинных прутков. Специально разработан для резки больших труб и пруткового материала.
Ручной/гидравлический неподвижный люнет (OPT)
Люнет применяется для токарной обработки длинных заготовок и может быть отрегулирован вручную для уменьшения вибрации и сохранения стабильности обработки.
Устройство ручной / автоматической настройки инструмента (опц)
Устройство для предварительной настройки инструмента сокращает время наладки и может легко измерять износ инструмента для обеспечения точности обработки.
| Описание | единица | TTB-45D | ||||
|---|---|---|---|---|---|---|
| ЕМКОСТЬ ОБРАБОТКИ | Проворачиваемый над станиной | mm | Ø850 | |||
| Проворачиваемый над суппортом | mm | Ø730 | ||||
| Макс. Диаметр обработки | mm | Ø750 | ||||
| Макс. Длина обработки | mm | 1200 | 1700 | 2200 | 3200 | |
| Емкость прутка | mm | Ø205 | ||||
| Размер патрона | inch | 24" | ||||
| ШПИНДЕЛЬ | Обороты шпинделя | rpm | 700 | |||
| ПРОЧЕЕ | Тип и емкость | - | Servo V12 | |||
■ Все технические характеристики, размеры и конструктивные характеристики могут быть изменены без предварительного уведомления.
| TTB-45 Серия | |
|---|---|
| Стандартная | Опции |
| Система ЧПУ FANUC 0i-TF Plus | Головка редуктора шпинделя |
| 3-х кулачковый гидравлический патрон 15"/18"/21"/24" | пневматический патрон |
| Сервопривод турель V12 | Ручная подача Задний Чак |
| коробка передач | Ручной\Автоматический пресеттер |
| Педаль управления патроном | Ручной/гидравлический люнет |
| Программируемая задняя бабка MT6 | Продувка воздухом |
| Система подачи СОЖ | Коллектор маслянного тумана |
| Система автоматической смазки | Маслоотделитель |
| Световая сигнализация состояний | Помпа СОЖ высокого давления |
| Рабочее освещение | Интерфейс подключения барфидера |
| Инструментальный ящик + инструменты | Барфидер |
| Стружечный конвейер + бак | кондиционер |
| Руководство по эксплуатации/обслуживанию | Трансформатор/стабилизатор напряжения |
| теплообменник | |
| Автовыключение (M30) | |
| Динамический графический симулятор | |
| Жесткое нарезание резьбы | |
| Интерфейс RS-232 | |
| Разъем карты памяти PCMCIA | |
| Разъем Ethernet | |
■ Стандартное и дополнительное оборудование, перечисленное выше, приводится только для справки.
Правильная информация зависит от заказа клиента.
