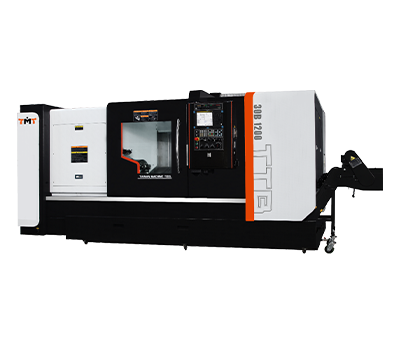

Series TTB-30 TTB-30B
Número de modelo: TTB-30B
Medida plato：12”
Capacidad de barra：Ø91mm
Longitud máxima torneable：730/1130/1630/2130mm
Diámetro máximo torneable：Ø500
Nariz del husillo：A2-8
- Descripción del producto
- especificaciones
- accesorios
Máximo equilibrio en estructura y diseño para lograr un rendimiento revolucionario.
Con un diseño estructural optimizado, la serie TTB-30 ofrece una gran rigidez de corte incluso con una capacidad de torneado sobredimensionada. La serie TTB-30 está disponible con caja de cambios opcional para requisitos de máquinas de trabajo pesado para satisfacer las necesidades del cliente.
Estructura de bancada inclinada de 30° de alta rigidez/estabilidad
- La bancada inclinada de 30° está fabricada en una sola pieza con hierro fundido Meehanite de alta calidad, cónica y aliviada de tensiones. Esto da como resultado la máxima estabilidad del material estructural y un rendimiento sin deformaciones durante años.
- Todas las estructuras de la máquina se optimizan a través del análisis FEM para lograr un diseño de costilla de fundición ideal para reducir la distorsión térmica y mejorar la rigidez y estabilidad estructural.
- El espacio entre las guías para los ejes X y Z y el grosor del asiento se amplían para mejorar la rigidez de corte y la amortiguación de la máquina.
- Los servomotores están acoplados directamente al husillo de bolas con alta pretensión para minimizar la holgura, distorsión térmica y mejorar la precisión del mecanizado.
Cabezal
Varias opciones para cabezal
TTB-30A/AM ψ92mm
TTB-30B/BM ψ105mm
TTB-30C/CM ψ130mm
Caja cambios (series TTB-30C)
Con una transmisión de caja de cambios de 2 velocidades, la serie TTB-30 puede generar un par alto a bajas RPM para cumplir con las condiciones de corte más difíciles. (Accesorios estándar para la serie TTB-30C)
Torreta hidráulica TMT
La torreta adopta un motor hidráulico DANFOSS combinado con un acoplamiento curvic de alta precisión para un cambio de herramienta más rápido y confiable.
Motor de acoplamiento directo
Husillos a bolas con acoplamiento a motor directo, sin perdida de energia en la transmisión
Torreta motorizada BMT
La torreta BMT de alta rigidez y alto par. Posee un mecanismo de bloqueo de herramientas más fuerte para manejar condiciones de corte más duras mientras mejora la interferencia de la herramienta. La torreta BMT es ideal para aplicaciones pesadas de torneado y fresado.
Eje Y de guia prismática (Serie TTB-30MY)
El eje Y de diseño de guia prismática de alta rigidez puede satisfacer múltiples necesidades de corte de procesos, como fresado de alta precisión o taladrado excéntrico. Realice la alta estabilidad de la capacidad de fresado..
Eje Ylineal Verdadero (series TTB-30MY)
Con el verdadero eje Y lineal puede hacer que la operación sea más fácil. En comparación con el eje Y falso, el eje Y lineal puede proporcionar una gran rectitud y también garantizar una excelente precisión de posicionamiento. Satisfacer las necesidades de corte de alta precisión.
Contrapunto manual
La estructura del contrapunto de alta rigidez y el centro del contrapunto hidráulico reducen la vibración de corte El contrapunto se puede colocar fácilmente a través de la conexión manual con la torreta.
Deposito de refrigerente separado e independiente
El tanque de refrigerante se puede quitar en la parte delantera para facilitar el acceso a la limpieza y el mantenimiento. El tanque de refrigerante independiente emplea un tanque de separación de fluidos de aceite de tipo activo. Cuando se utiliza junto con un desnatador de aceite opcional, se puede garantizar una calidad constante del fluido. La fácil extracción de virutas y el orificio pretaladrado para la bomba de alta presión proporcionan y aumentan la comodidad.
Luneta manual/hidráulica (Opcional)
La luneta es ideal para aplicaciones de torneado de barras largas y se puede ajustar manualmente para reducir la vibración y mantener la estabilidad del mecanizado.
Función de monitorización de carga(Opcional)
Sistema de control FANUC: función de monitor de carga adicional para controlar el trabajo de las herramientas al valor de carga axial, que puede detectar el consumo de herramientas por adelantado y reducir la tasa de pérdida de producción de manera eficiente.
Medición de herramienta Manual/Automática (Opcional)
El sistema de medición de herramientas acorta el tiempo de configuración de la herramienta y puede medir fácilmente el desgaste de la herramienta para garantizar la precisión del mecanizado.
Panel de control vertical
El panel de control ergonómico se puede girar 90ﾟ para facilitar el acceso del operador.
Tanque de refrigerante con descarga frontal (lado extractor de viruta)
El tanque de refrigerante se puede quitar por parte frontal, ofrece fácil acceso para limpiar y mantener.
Almacén herramientas
El almacén de herramientas debajo del panel de control ofrece espacio de almacenamiento adicional para que el operador lo use para almacenar herramientas.| Descripción | unidad | TTB-30B | ||||
|---|---|---|---|---|---|---|
| Capacidad | Volteo sobre escote | mm (in.) | Ø680 | Ø660 | ||
| volteo sobre bancada | mm (in.) | Ø500 | ||||
| diámetro máximo torneable | mm (in.) | Ø500 | ||||
| longitud máxima torneable | mm (in.) | 730 | 1130 | 1630 | 2130 | |
| Capacidad de barra | mm (in.) | Ø91 | ||||
| medida plato | inch | 12"(opt.15") | ||||
| cabezal | velocidad cabezal | rpm | 2500 | |||
| otros | tipo de torreta y capicidad de almacenaje | - | Hyd. V8 (opt. V12) | |||
■ Todas las especificaciones, dimensiones y características de diseño están sujetas a cambios sin previo aviso.
| TTB-30 Series | |
|---|---|
| Estándar | Opcionales |
| Control FANUC 0i-T | Plato hidráulico de 3 garras 15" |
| Plato hidráulico de 3 garras | Torreta hidráulica V12 |
| Torreta hidráulica V8 | Servo torreta V8/V12 |
| Contrapunto hidráulico | Contrapunto programable |
| Pedal para el control del plato | Lanza de aire frontal |
| Sistema de refrigeración | Puerta automática |
| Sistema automático de lubrificación | Recogedor de neblina de aceite |
| Lámpara de señalización de 3 colores | Interficie de cargador de barras |
| Lámpara de trabajo | Separador aceite-taladrina automático |
| Caja de herramientas y herramientas de servicio | Medidor de herramientas manual/automático |
| Extractor de virutas y carro de recojida | Transformador |
| Manual de operación | |
| Manual de mantenimiento | |
| Manual guide 0i | |
| Auto power off | |
| Simulación dinámica de gráficos | |
| Roscado rígido | |
| Interficie RS232interficie RS232 | |
| Interficie tarjeta de memoria ( PCMCIA ) | |
| Puerto ethernet ( 0i-TD ) | |
■ Standard and optional equipments listed as above are for reference only.
The correct information is dependent on customer's order.
