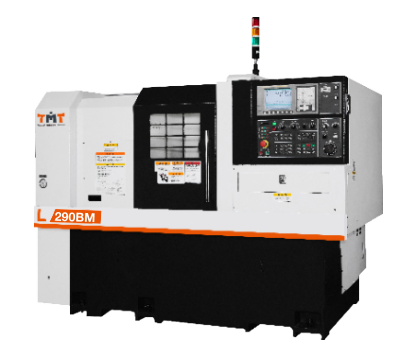

L-290BM
- Descripción del producto
- especificaciones
- accesorios
| Óptimo diseño estructural. Alta precisión! Gran rigidez! |  |
| ● La estructura principal de la máquina está fabricada con fundición de alta calidad, con nervados estudiados para proporcionar una mejor estabilidad. ● La estructura de una pieza de fundición, incrementa la rigidez y proporciona una superior estabilidad en el mecanizado. |
|
| Cabezal |  |
|
● El alojamiento de el cabezal, es rugoso para resistir torneados de gran arranque de material con una excelente disipación de calor. Equipados con cabezales de precisión de 3000/4200 RPM ● El cabezal dispone de un laberinto de circulación diseñado para prevenir la entrada de suciedad o humedad dentro del cabezal |
|
| Equipo analizado por CAD/CAE |  |
|
● La estructura de la máquina ha sido diseñada mediante CAD software ● Un avanzado software CAE se aplica en el diseño para calcular el óptimo diseño de la estructura, y nos proporciona acurados análisis acerca de la dinámica, estrés estático y térmico |
|
| Guía prismática en ejes X y Z |  |
|
● Avance rápido en eje X es de 20M/min (L-290/M) ● Avance rápido en eje Z es de 25M/min (L-290/M) ● Guías prismáticas de gran dureza |
|
| Torreta de alta velocidad y precisión |  |
|
● Torreta hidráulica V8(estándar ) |
|
| Contrapunto rígido y robusto | |
| L-290/M ● Contrapunto con canilla de 60mm MT No4 (estándar) ● Contrapunto con canilla de 90mm MT No5 (opcional) |
|
| L-370II ● Contrapunto con canilla de 80mm MT No5 (estándar) |
|
| Equipo electrónico de primer nivel | |
| ● Todos los componentes electrónicos y connectores cumplen con las más estrictas militares e industriales especificaciones. Todo este equipo electrónico de primer nivel, proporciona una control extremadamente estable y una muy larga longevidad de servicio. ● Siempre pendientes del desarrollo de nuestras máquinas con un diseño modular, para simplificar el mantenimiento y garantizar el funcionamiento en todo momento. |
|
| Equipo de separación de aceite- taladrina | |
| ● El sistema de refrigeración de pieza se diseña con el equipo de separación aceite-taladrina para prevenir el deterioro del refrigerante de corte. |
| Descripción | Unidad | L-290BM | |
|---|---|---|---|
| Controlador | 0i-T | ||
| CAPACIDAD | Volteo sobre escote | mm (in.) | Ø450 (17.71) |
| volteo sobre bancada | mm (in.) | Ø375 (14.76) | |
| diámetro máximo torneable | mm (in.) | Ø250 (9.84) | |
| longitud máxima torneable | mm (in.) | 435 (17.91) | |
| Distancia entre centros | mm (in.) | 600 (23.62) | |
| Capacidad de barra | mm (in.) | Ø65 (2.55) | |
| medida plato | inch | 10" | |
| RECORRIDOS | recorrido eje X | mm (in.) | 190(125+65) [7.48(4.92+2.56)] |
| recorrido eje Z | mm (in.) | 460 (18.89) | |
| AVANCES | Acance máximo | m/min (ipm) | X:20, Z:25 (X:787, Z:984) |
| Avance de corte (X/Y) | mm/min (ipm) | 10000 (393) | |
| CABEZAL | velocidad cabezal | rpm | 3000 |
| nariz del husillo | - | A2-6 | |
| diámetro paso de barra cabezal | mm (in.) | Ø76 (2.99) | |
| TORRETA | tipo de torreta y capicidad de almacenaje | - | VDI 30 / V12 |
| medida de la herramienta cuadrada | mm (in.) | 20x20 (0.78x0.78) | |
| medida de la herramienta de taladrar | mm (in.) | Ø32 (1.26) | |
| velocidad herramienta eje M | rpm | 5000 | |
| Salida del servo motor del tipo -M (cont/15 min) | KW (HP) | 2.2(3)/3.7(5) | |
| MOTOR | Salida del motor del cabezal (cont./30min ) | KW (HP) | 11(14.7)/15(20) |
| Servo motor del eje | KW (HP) | X:3.0, Z:3.0 (X:4.0, Z:4.0) |
■ Todas las especificaciones, dimensiones y características de diseño están sujetas a cambios sin previo aviso.
| L Series | |
|---|---|
| Estándar | Opcionales |
| Control FANUC 0i-T | Velocidad del cabezal 4200 rpm |
| Plato hidráulico de 3 garras | Torreta hidráulica V12 |
| Torreta hidráulica V8/torreta VDI motorizada | Servo torreta V8/V12 (L-290) |
| Contrapunto hidráulico | Contrapunto programable |
| Pedal para el control del plato | Equipo de lanza de aire |
| Sistema de refrigeración | Recogedor de piezas |
| Sistema automático de lubrificación | Extractor de piezas |
| Lámpara de señalización de 3 colores | Puerta automática |
| Lámpara de trabajo | Recogedor de neblina de aceite |
| Caja de herramientas y herramientas de servicio | Interficie de cargador de barras |
| Extractor de virutas y carro de recojida | Separador aceite-taladrina automático |
| Manual de operación | Medidor de herramientas manual/automático |
| Manual de mantenimiento | Equipo de carga/descarga de piezas (robot) |
| Manual guide 0i | Transformador |
| Auto power off | |
| Simulación dinámica de gráficos | |
| Rroscado rígido | |
| Interficie RS232 | |
| Interficie tarjeta de memoria ( PCMCIA ) | |
| Puerto ethernet ( 0i-TD ) | |
■ Standard and optional equipments listed as above are for reference only.
The correct information is dependent on customer's order.
