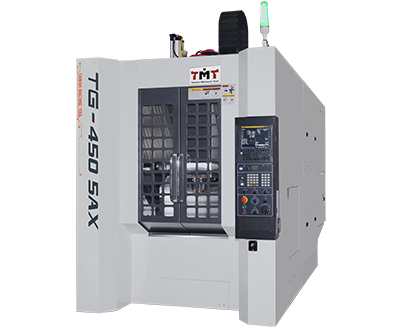

TG-450 5AX
Model Number: TG-450 5AX
X Eksen Hareketi：650mm
Y Eksen Hareketi：630mm
Z Eksen Hareketi：480mm
Iş Mili Koniği：BT-40
- Ürün Açıklaması
- Ürün Özellikleri
- Ürün Özellikleri
Titiz Tasarım, hassas sonlandırmada en iyi seçiminizdir.
- Gantry tipi yapı tasarımı ile yüksek kesme rijitligi.
- ATC, iş parçasının yüklenmesi ve boşaltılması aşamasında hareket alanından tasarruf etmek amacıyla makinenin yatak ortasına monte edilmiştir.
- ATC sistemini hareketli parçalar üzerinde olmadığından hafiflik ve titreşimsiz kesim sağlar.
- Optik Cetvellerin daha kolay takılmasını sağlamak ve şanzuman sisteminin daha uzun ömürlü olması için kesme alanı izalasyonu.
- Talaşların doğruluğu etkilemesini önlemek için iki parça sıyırıcı ile krom kaplamalı ve pas önleyici işlemli Y ekseni lineer kılavuz.
Doğrudan tahrikli işmili
BT-40/HSK 50A/HSK 63A
- Doğrudan tahrikli şanzımanda, gürültü, titreşim ve geri tepme sorunlarını oluşmaz.
- Mil hava perdesi, mil içine nem ve talaş girmesini engeller.
- İki yüzü temas eden HSK takım tutucu, yüksek hızlı işmillerinde yüksek rijitlik ve hassasiyet sağlar.
- HSK A63-20000 rpm built-in işmili, daha uzun ömür, düşük ısı ve hassasiyet uygulamak için yüksek verimli soğutma grubu sistemi ve püskürtme yağlama sistemi ile.
Servo Sürücülü Magazin
Hızlı ve rijit (C-C 4 sn.). ATC, makinenin genişliğini azaltmak ve iş parçasının yüklenmesi ve boşaltılması için yürüme adımlarını kaydetmek için ortasına kurulur.
Güçlü C-eksenli Döner Tabla
- ATC zamanında çalışma saatlerinden tasarruf etmek için çok yüzeyli işlemede iyidir.
- Göreceli kümülatif farkı azaltmak için daha az parça ile entegre radyal yatak.
- Yüksek konumlandırma ve tekrarlanabilirlik doğruluğu.
İşmili hızı yükseltme
Doğrudan tahrik mili ile standart. 12.000/15.000 ve yerleşik tip 20.000 rpm iş mili ile isteğe bağlı işmili hızı.Milden Soğutma Sıvısı (OPT)
Mil sistemi aracılığıyla soğutma sıvısı, çeşitli malzemelerin kesme ihtiyaçlarını karşılamak için iş parçasını tamamen etkili bir şekilde soğutabilir.ATLM w/ Kırılma Tespiti
Takım uzunluğunu ve çapını hızlı bir şekilde ölçün ve makinenin verimliliğini artırabilecek döngüsel takım kırılma tespiti yapın.Optik Ölçek (OPT)
Optik ölçek ile hassasiyetlik artar.Bant Tipi Talaş Konveyörü(OPT)
Talaş kaldırma verimliliğini ve rahatlığını artırmak için arka tip talaş konveyörü ile. Kolay temizlenir ve işçilik gereksiniminden tasarruf edilir.| Model/tanımlama | ünite | TG-450 5AX | ||
|---|---|---|---|---|
| HAREKETLER | X-Eksen Hareketi | mm | 650 | |
| Y-Eksen Hareketi | mm | 630 | ||
| Z-Eksen Hareketi | mm | 480 | ||
| A-Eksen Hareketi | DEG | -110°/+30° | ||
| C-Eksen Hareketi | DEG | 360° | ||
| İşmili ucu tabla yüzey mesafesi | mm | 150-630 | ||
| maksimum çalışma alanı | mm | Ø450x400 | ||
| TABLA | Tabla Ebadı | mm | Ø350 | |
| Tabla Maks. Yükleme Kapasitesi | kgs | 200(H)/150(T) | ||
| İŞMİLİ | İşmili Hızı | rpm | 10000 | |
| Konik Delik | - | BT-40 | ||
| sürüş tipi | - | Direct Drive | ||
| İLERLEMELER | Boştaki İlerlemeler (G00) | m/min | 48/48/48 | |
| Kesme İlerlemesi (G01) | mm/min | 10000 | ||
| MAGAZİN | Takım Shank Türü | - | BT-40 | |
| Pull Stad Tipi | - | MAS403-BT40-45 | ||
| Takım değiştirme tipi | - | Servo Drive | ||
| Takım Kapasitesi | - | 40 | ||
| Maks. Takım Boyu | mm | 300 | ||
| Maks. Takım Çapı | mm | 76 | ||
| Maks. Takım Ağırlığı | kgs | 7 | ||
| Takım Değiştirme Zamanı | Takımdan Takıma | saniye | 4 | |
| Motoru | X-Eksen(Mitsubishi/FANUC) | KW | 3.0 | |
| Y-Eksen(Mitsubishi/FANUC) | KW | 3.0 | ||
| Z-Eksen(Mitsubishi/FANUC) | KW | 3.0 | ||
| İŞMİLİ(Mitsubishi/FANUC) | KW | 7.5/11 | ||
| TG Serisi | |
|---|---|
| Standart | Opsiyon |
| Mil Hava Şişirme Cihazı | Mil Hızı Yükseltme 12.000 / 15.000 / 20.000 (Bulit giriş tipi) rpm |
| İki Taraflı Talaş Yıkama Sistemi | HSK 50A Mil ve Takım Dergisi (28T) |
| Çalışma Işığı (PL Işık) | HSK 63A Mil ve Takım Dergisi (22T) |
| Elektrik Kabini | NBT-40, BBT-40 mil |
| Soğutucu sistemi | Çalışma Masası Alt 100mm (TG-1200) |
| Otomatik Yağlama Sistemi | Kırılma Tespiti ile ATLM |
| Çift Renkli LED Alarm Işığı | Optik ölçek |
| Alet Kitleri ve Aletler | A / C Ekseni Optik Skala (TG-450 5AX) |
| TFT LCD Monitör | Arka tip Talaş Konveyörü (Zincir / Kazıyıcı tipi) |
| Soğutucu Deposu ve Talaş Sepeti | Otomatik kapı |
| Mil Yağ Soğutucu (Mil Hızı 12000/15000/20000 rpm) | Soğutucu Tabancası |
| Hidrolik Ünite (TG-450 5AX) | Hava silahı |
| Mil Yağı / Hava Sisi Yağlama Sistemi (Dahili Mil Standardı, isteğe bağlı diğer modeller için) | 4. Eksen Döner Tabla / 5. Eksen Döner ve Devrilir Masa (TG-1200) |
| Klima | |
| Trafo / Gerilim Sabitleyici | |
