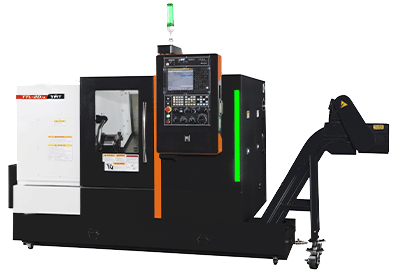

TTL Serisi TTL-20A/AL
Model Number: TTL-20A/AL
Ayna Ebadı：8"
Çubuk İşleme Kapasitesi：Ø52 mm
Maksimum İşleme Boyu：300/550 mm
Maksimum Tornalama Çapı：Ø400mm
İşmili Normu：A2-6
- Ürün Açıklaması
- Ürün Özellikleri
- Ürün Özellikleri
Yeni Çağ için Ekstrem Dönüş!
TTL-Serisi, olağanüstü kesme kapasitesi ve parça finişi ile yüksek üretkenlik ve yüksek hassasiyet performansı sunar. TTL Serisi, ultra performanslı tornalama merkezi için en iyi seçiminizdir. Y ekseni fonksiyonu ile TTL-Serisi, daha yüksek seviye ve çeşitli kesim ihtiyaçlarınızı karşılayabilir.
Yüksek Verimlilik / Yüksek Hassasiyet
- Tek parça döküm taban, makine rijitliğini ve kararlılığını daha da artırmak, optimum nervür ve yapısını elde etmek için FEM analizini içerir.
- 30ﾟ eğimli yatak tasarımı, daha kolay talaş yönetimi ve daha iyi ergonomik tasarım için düşük ağırlık merkezine sahiptir. TTL serisi ayrıca isteğe bağlı arkadan boşaltmalı talaş konveyörü opsiyonu sunar.
- Servo motorlar, boşluk ve termal bozulmayı en aza indirmek ve işleme hassasiyetini artırmak için vidalı mile doğrudan bağlanmıştır.
- TTL-Serisi, kutu kızakdan daha iyi hassasiyet, daha yüksek hız ve daha düşük sürtünme sunan yüksek kaliteli lineer kızak sistemi içerir. TTL-Serisi, hem X hem de Z ekseninde maksimum 30m/dak eksenel hızlı ilerleme sağlayabilir.
Baş Stok
Mil, nemi ve tozu önlemek için labirentlere sahiptir. Mil, baskı bilyalı rulmanla birleştirilmiş NN çift sıralı rulmanlarla desteklenir.
Hidrolik Taret (STD)/ Servo Taret (OPT)
Düşük gürültü ve yüksek torklu DANFOSS hidrolik sistemi, taret sıkma kuvvetini ve istasyon değiştirme süresini iyileştirmek için kullanılır.
Doğrudan Tahrik Mili
Doğrudan akuple vidalı mil, enerjiyi kayıp olmadan aktarır.
BMT Güç Taret (TTL-20M/MY Serisi)
Son derece rijit BMT taret, daha ağır kesme koşullarının üstesinden gelirken takım etkileşimini iyileştirirken büyük tork çıkışına ve daha güçlü takım kilitleme mekanizmasına sahiptir. BMT taret, ağır tornalama ve frezeleme uygulamaları için idealdir.
Gerçek Y Ekseni (TTL-20MY Serisi)
Gerçek doğrusal Y ekseni, işlemi daha uygun hale getirir. Sahte Y ekseni ile karşılaştırın, mükemmel düzlük sağlayabilir ve ayrıca mükemmel konumlandırma doğruluğu sağlayabilir. Yüksek hassasiyetli kesim ihtiyaçlarını karşılamak için.
Manuel Punta
Son derece sağlam punta yapısı ve hidrolik punta merkezi kesme titreşimini azaltır.
Punta, manuel bağlantı ile kolayca taretle konumlandırılabilir.
Manuel/ Otomatik Takım Ön Ayarlayıcısı (OPT)
Takım ön ayarlayıcı, takım kurulum süresini kısaltır ve işleme doğruluğunu sağlamak için takım aşınmasını kolayca ölçebilir.
Yük İzleme İşlevi(OPT)
FANUC kontrol sistemi: Takım tüketimini önceden fark edebilen ve üretim kayıp oranını verimli bir şekilde azaltabilen eksenel yükleme değerine göre çalışan takımları kontrol etmek için ekstra yük izleme işlevi bulunmaktadır.
Bant Tipi Talaş Konveyörü(OPT)
İsteğe bağlı arkadan boşaltmalı talaş konveyörü, değerli atölye çalışma alanını azaltır ve talaş kaldırma sisteminizi merkezileştirmenize olanak tanır.
Dikey Kontrol Paneli
Agronomik kontrol paneli, daha kolay operatör erişimi için 90˚ döndürülebilir.
Ön Boşaltma Soğutma Sıvısı Tankı
Soğutucu tankı, temizlik ve bakım için ön basit erişimden çıkarılabilir.
Ergonomik Tasarımlı Soğutma Sıvısı
Kolay makine kurulumu ve parça yükleme ve boşaltma için ergonomik olarak tasarlanmıştır.
Takım Dolabı
Kontrol panelinin altındaki alet dolabı, operatörün aletleri saklaması ve kullanması için ekstra saklama alanı sunar.
| tanımlama/Model | ünite | TTL-20A | TTL-20AL | |
|---|---|---|---|---|
| KAPASİTE | Çevirme Çapı | mm (in.) | φ560 | φ560 |
| Araba Üzeri Çevirme Çapı | mm (in.) | φ365 | φ365 | |
| Maks. İşleme Çapı | mm (in.) | φ400 | φ400 | |
| Maks. İşleme Boyu | mm (in.) | 300 | 550 | |
| Çubuk İşleme Çapı | mm (in.) | φ52 | φ52 | |
| Ayna Ölçüsü | inch | 8" | 8" | |
| İŞMİLİ | İşmili Devri | rpm | 4200 | 4200 |
| DİĞER | Taret Türü ve Takım Kapasitesi | - | Hyd. V10 (opt. V12) | Hyd. V10 (opt. V12) |
■ Tüm spesifikasyonlar, boyutlar ve tasarım özellikleri önceden bildirilmeksizin değiştirilebilir.
| TTL Series | |
|---|---|
| Standart | Opsiyon |
| FANUC 0i-TF Kontrolü | Collet Chuck |
| İçiboş Hidrolik 3 Ayaklı Ayna 6"/8"/10" | Hydraulic Turret V12 (TTL Series) |
| Hidrolik V10 Taret (TTL Series) | Servo Turret V10/V12 (TTL Series) |
| BMT-55 Güç Taret (TTL-M/MY Series) | Programmable Tailstock |
| Ayna için pedal anahtarı kontrolü | Parçaları Yakalayıcı |
| Hidrolik Punta | Ürün Konveyör |
| Soğutma Sistemi | arka Tipi Talaş konveyörü ve Sepet |
| Otomatik Yağlama Sistemi | Otomatik Kapı |
| 3-renk Uyarı Lambası | Manuel / Otomatik Takım Ölçme |
| Çalışma Lambası | Hava Üfleme Cihazı |
| Araçları ile Araç Kutusu | Yağ Buharı Toplayıcı |
| Talaş konveyörü ve Sepet | Yağ Sıyırıcı |
| Kullanım Kılavuzu /Bakım Kılavuzu | Yüksek Basınç Kesme Soğutma Motoru |
| Eşanjör | Çubuk Sürücü Arabirimi |
| Manuel Kılavuz 0i | Çubuk Sürücü |
| Otomatik Güç KAPANMA (M30) | Klima |
| Dinamik Grafik Simülasyonu | Trafo/Sabitleyici |
| Sert Vurma | |
| RS-232 Arabirimi | |
| Hafıza Kartı Arayüzü (PCMCIA) | |
| Ethernet | |
| USB Arabirimi | |
■ Yukarıda listelenen standart ve opsiyonel ekipman sadece referans amaçlıdır.
Doğru bilgi, müşterinin siparişine bağlıdır.
