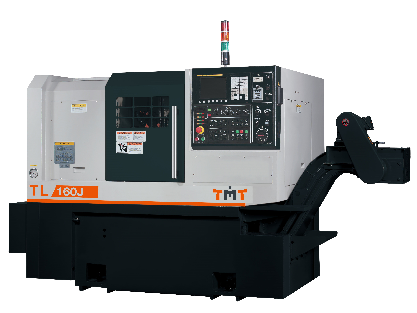

TL 系列 TL-160J
- 产品叙述
- 产品规格
- 产品特性
- 正代TL 系列CNC车床，展现扎实机体，不占空间，且高效率的优异特性卓越的机械刚性与稳定性，适合搭配自动送料机作自动加工，节省人力成本，提升效率。
- 设计完全依据人体工学原理，大幅提升操控方便性，工件收集方便，彻底展现正代TL系列的独特性。
高刚性机体结构
本机之滑道采用硬轨设计。滑道经硬化热处理并施精密研磨及铲花。
底座采高刚性箱型结构体设计。无论是高速高精度切削、或低速重切削，皆能确保高精度之表现。
高速，精密主轴
主轴采用P4级精密斜角滚珠轴承。主轴为三点轴承支撑设计，除了提升主轴之刚性，并可降低主轴温升变形问题。
特殊设计的主轴构造，除了适合高速精密车削，也适合低速重切削。
切削液冷却系统
切削液经机床多处回圈，冷却沉淀，有效降低床身及切削液温度。
精密伺服刀塔
伺服刀塔采用高速伺服马达驱动，配合精密齿轮传动进行快速换刀，换刀动作顺畅低噪音。相邻刀换刀时间只需0.1~0.2秒。
精密内、外径刀架
高刚性的外径刀架，有效避免车刀车削时之震动问题。
内径刀架于机器上一次搪孔完成，与主轴中心高度误差控制在5µm。
钻孔与内径加工时，将扩孔与尺寸误差降到最底程度。
工件收集器
采用机械连动原理设计而成的工件收集器，可于成品加工完成后，快速收集成品。
成品输送机
搭配自动送料机与成品输送机，提供全自动化的加工作业。
| 名称/机种 | 单位 | TL-160J | |
|---|---|---|---|
| 控制器 | 0i-Mate TD | ||
| 加工能力 | 床面旋径 | mm | Ø560 |
| 床鞍旋径 | mm | Ø210 | |
| 最大加工直径 | mm | Ø200 | |
| 最大加工长度 | mm | 275 | |
| 两顶心距 | mm | 304 | |
| 最大棒材通孔径 | mm | Ø42 | |
| 夹头尺寸 | inch | 6" | |
| 使用筒夹 | - | 三爪夹头 | |
| 行程 | X轴行程 | mm | 115(100+15) |
| Z轴行程 | mm | 246 | |
| 进给速度 | 轴向快速进给 | m/min | X:18, Z:20 |
| 切削进给(X/Z) | mm/min | 10000 | |
| 主轴 | 主轴转速 | rpm | 4500 |
| 主轴鼻端 | - | A2-5 | |
| 主轴孔径 | mm | Ø55 | |
| 刀塔 | 刀塔型式及刀数 | - | 斜楔式V8刀盘 |
| 外径刀柄尺寸 | mm | 20x20 | |
| 搪孔刀柄尺寸 | mm | Ø25 | |
| 马达 | 主轴马达(连续/30min) | KW (HP) | 5.5(7.3)/7.5(10) |
| 轴向伺服马达 | KW (HP) | X:1.2, Z:1.2 (X:1.6, Z:1.6) |
■ 所有规格、尺寸与图片资料仅供参考，如有变更请依实物为准，恕不另行通知。
| TL系列 | |
|---|---|
| 标准附件 | 选配附件 |
| FANUC 0i Mate TD/0i-TD控制器 | 中空油压三爪夹头6"/8"(TL-42/TL-52) |
| 筒夹夹头173E-Ø42/185E-Ø60(TL-42/52) | 筒夹夹头(TL-160J/TL-180J) |
| 中空油压三爪夹头6"/8"(TL-160J/TL-180J) | 手动油压尾座 |
| 油压伺服刀塔/VDI动力刀塔 | 夹头脚踏开关(TL-42/TL-52) |
| 夹头脚踏开关(TL-160J/TL-180J) | 工件收集器(TL-160J/TL-180J) |
| 工件收集器(TL-42/TL-52) | 成品输送机(TL-160J/TL-180J) |
| 成品输送机(TL-42/TL-52) | 自动门 |
| 切削液冷却系统 | 油雾回收机 |
| 自动润滑系统 | 高压切削马达 |
| 三色警示灯 | 棒材送料机 |
| 工作灯 | 油水分离机 |
| 前方吹气 | 变压机 |
| 工具箱及工具组 | |
| 排屑机及铁屑车 | |
| 操作手册 | |
| 维护说明书 | |
| Manual Guide 0i | |
| 自动断电系统 | |
| 自动送料机介面 | |
| 动态式图形模拟 | |
| 刚性攻牙 | |
| RS-232介面 | |
| 记忆卡介面(PCMCIA) | |
| Ethernet乙太网路 | |
■ 标准及选配功能仅供参考，以实际订单需求为准。
