TLV 系列 (线轨) TLV/TCV-966
- 产品叙述
- 产品规格
- 产品特性
品质稳定，高效率！
- 滑系统采用容积式分配器，可延长耐磨片及机械寿命。
- 可选择三轴全线轨(TLV系列)或搭配Z轴硬轨(TCV系列)。
- 三轴采用C3级滚珠螺杆，经预拉处理及雷射补偿处理，展现高稳定性之定位与重复定位精度。
- 三轴螺杆搭配P4级斜角滚珠轴承，提供最佳轴向刚性。 主轴具有最佳动态回转精度与使用寿命。
立柱
立柱等腰三角形大跨距设计，具高刚性及高稳定性。
鞍座
鞍座与工作台为双箱型设计，将加工中震动降到最低程度。
底座
Y轴底座基础螺栓大跨距1220mm，重心皆在行程之内，提供最稳定的支撑精度。
浮动打刀设计
主轴具浮动打刀设计，能延长主轴寿命。马达板采循环冷却设计，可变免主轴头之热变形。
油冷机+冷却系统
可将主轴马达所产生的热源带走，即使长时间运转加工，也能维持高品质的加工精度。

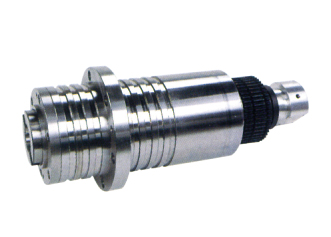

主轴
主轴外围设计有冷却循环用沟槽，可搭配高效率的油冷机，有效控制主轴温升，确保运转精度。主轴内部压差设计，防止细尘进入。
刀库
储刀量可增加至30把刀。
直结式主轴
采用直结式主轴，没有传动产生震动的困扰，同时可以改善工件的表面粗度与精度。
滚柱线轨（选购）
高性能滚柱滑轨设计，相较于滚珠，滚柱在承载负荷时，具有弹性变形量较小的优异特性， 于相同外径条件下， 提供更高的负载能力， 更能满足重负荷加工及高刚性的需求。
| 名称/机种 | 单位 | TLV-966/TCV-966 | |
|---|---|---|---|
| 控制器 | 0i-M | ||
| 工作台 | 工作台面积 | mm | 1070x600 |
| T型槽 | mm | 18x5Tx100 | |
| 最大荷重 | kgf | 800 | |
| 行程 | X轴行程 | mm | 900 |
| Y轴行程 | mm | 600 | |
| Z轴行程 | mm | 600 | |
| 主轴 | 主轴鼻端至工作台面距离 | mm | 120-720 |
| 主轴中心至滑道面距离 | mm | 660 | |
| 主轴马达 (连续/30 min) | KW (HP) | 11/15 (14.7/20) | |
| 主轴转速 | rpm | 8000 | |
| 主轴端锥度 | - | BT-40 | |
| 马达 | 三轴伺服马达 | KW (HP) | 2.5/2.5/3.0 (3.3/3.3/4.0) |
| 润滑油马达 | W | 30 | |
| 切削水马达 | W | 750 | |
| 进给 | X.Y.Z快速进给速率 | m/min | 24/24/24 24/24/20 |
| 切削进给速率 | mm/min | 10000 | |
| A.T.C | 最大刀具数 | pcs | 刀臂式 (24T) |
| 最大刀具外径 (相邻刀) | mm | Ø80 | |
| 最大刀具外径 (无相邻刀) | mm | Ø150 | |
| 最大刀具重量 | kg | 7 | |
| 换刀时间 (刀对刀) | sec | 2.0 |
■ 所有规格、尺寸与图片资料仅供参考，如有变更请依实物为准，恕不另行通知。
| TLV-966/1166系列 | |
|---|---|
| 标准附件 | 选配附件 |
| FANUC 0i-M控制器 | 12,000 rpm 转速主轴，皮带式 |
| 8000rpm主轴，皮带式 | 10,000/12,000rpm转速主轴,直结式 |
| 刀臂式刀库24T | 滚柱线轨 |
| 主轴油冷单元 | 主轴中心出水系统(CTS) |
| 主轴鼻端气幕防屑装置 | 油路刀把 |
| 可程式自动吹气装置 | 冷气机 |
| 切削冲屑装置 | 主轴环喷 |
| 切削液冷却系统 | 三轴光学尺 |
| 自动润滑系统 | 第四轴介面/四点五轴介面 |
| 热交换器 | 第四轴旋转工作台 |
| 三色警示灯 | 链钣式排屑机及铁屑车 |
| 工作灯 | 刮板式排屑机及铁屑车 |
| 工具箱与工具组 | 高压切削冷却帮浦 |
| 操作手册/保养手册 | 自动刀长量测与破损检测器(ATLM) |
| Set-Up Guide | 工件量测系统 |
| 自动断电系统(M30) | 立柱加高200mm |
| 刚性攻牙 | 油水分离机 |
| 程式记忆1280M | 空气枪 |
| RS-232介面 | 清洁水枪 |
| 记忆卡介面(PCMCIA) | 变压器/稳压器 |
| Ethernet乙太网路 | |
| USB介面 | |
| 后冲屑装置 | |
■ 标准及选配功能仅供参考，以实际订单需求为准。
